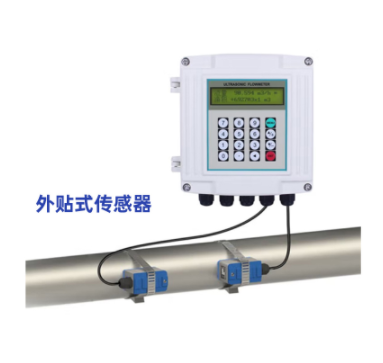

概述 1.适用场合： ◆测量介质：适用于水、海水、污水、酸碱液、酒精、油类等均匀、单一、稳定的液体 ◆管道要求：适用于铜、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道 ◆安装位置：传感器安装点应上游10D、下游5D、距泵出口处30D（D指管径） 2.主要技术参数： 全中文显示； 低电压、多脉冲超声波时差原理；精度低于±1%重复性优于±0.5%； 流速范围0.01～±32m/s；主机工作温度-30℃～80℃； 电源AC220V、DC8～36V或AC7～30V；防护等级IP65； 防爆等级ExdⅡBT4(SZTDS-100F2型)；功耗2W； 质量F1型：2.5kg壁挂式； F2型：7.0kg防爆壁挂式 FN型：2.5kg网络壁挂式 FS型：2.0kg盘装式 SEYV75-2型屏蔽电缆（*长500米） 3.功能特点： 双向计量，可计量正、负、净积累流量自动记忆前64日、前64月、前5年的累积流量 自动记忆前64日流量计的工作状态 自动记忆前64次上、断电时间及流量、可进行人工或自动补偿以减少流量损失 可编程批量（定量）控制器 配备GPRS/GSM模块可实现远程监控 信号输出： 4—20mA或0—20mA（精度±0.1%） RS—232(选配RS—485) 继电器可输出近20种源信号 OCT输出累积流量或热量脉冲信号或瞬时流量的脉冲信号（1—9999Hz任选） 信号输入： 可输入5路4—20mA模拟电流信号（如温度、压力、液位） 4．选型表 SBTDS-100F固定式超声波流量计
|
|
| 仪表种类 | TDS | 超声波流量计 | 具体分类 | 100F | 固定式 | 通径代码 | -xxx | 例：100代表DN100 | 主机类型 | 1 | 标准壁挂式 | 2 | 防爆壁挂式 | N | 网络壁挂式 | S | 标准盘装式 | I | 一体式 | 工作电源 | A | 交流 | B | 电池 | C | 直流 | L | 电流环 | 流量传感器 | B外夹式 | 1 | 标准S1型 | 2 | 标准M1型 | 3 | 标准L1型 | C插入式 | 1 | 插入B型（直插式） | 2 | 插入C型（斜插式） | G管段式 | 1 | G型管段式（DN10-4O） | 2 | 标准管段式（DN50-1000） | 公称压力 | -xxxMPa | 例：1.6表示1.6MPa | 电缆长度 | -x x x | ≤500米 | 量程 | 0～x x x | 0～m/h |
|
